A fotovoltaikus modulok összeszerelésének alapanyagjai között szerepel az edzett üveg, az EVA film, a napelemek, a hátsó lapok, az alumínium ötvözet keretek és a csomópont dobozok. Ezek az anyagok együtt működnek olyan funkciók elérésében, mint például a fotoelektromos átalakítás, a szerkezeti védelem és az aktuális átvitel.
Napenergia PV modul szétszerelési vázlata
A napelemek keretei, más néven alumínium extrudálási keretek, a napelemek kulcsfontosságú elemei. Ezek a keretek biztonságosak és tömítik a kulcsfontosságú napelemek alkatrészeit, beleértve a napelemes hátlapokat és a takaró üvegét. Az erős, mégis könnyű, alumínium keretek nemcsak mechanikai támogatást nyújtanak a napelemekhez, hanem javítják a napelemes panelnek az időjárási viszonyokkal szembeni ellenállását és más külső tényezőket is.
Az alumíniumkeretek erősítik a napelemek általános merevségét, lehetővé téve számukra, hogy ellenálljanak a felhalmozódott hó és más erők súlyának, amelyekkel élettartamuk során találkozhatnak.
Az alumínium keret velejáró korrózióállósága nélkülözhetetlen anyaggá teszi a napelemek védelmét. Hatékonyan megvédi a napenergia -modulokat a nedvességtől, a porrészecskéktől, az esőtől és más káros elemektől. Az alumínium napelemes keretek hatékonyan ürítik le a vizet, és megakadályozzák, hogy a törmelék felhalmozódjon a paneleken. A keretek szintén megakadályozzák a nedvesség behatolását a panelekbe és károsítják az elektronikus alkatrészeket.
Alumínium keret

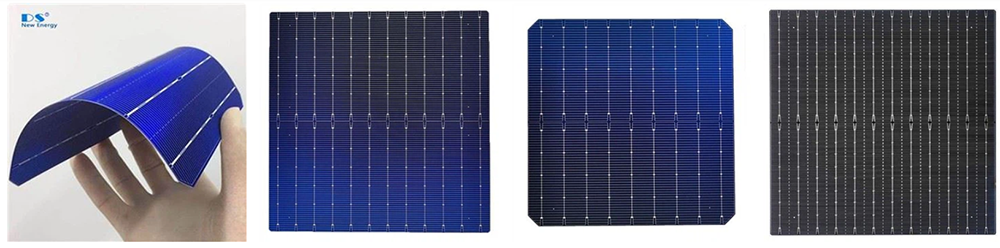

Napelem
A napelem, más néven fotovoltaikus cella, egy olyan eszköz, amely a napfényt a fotovoltaikus hatás révén villamos energiává alakítja. Ez a folyamat magában foglalja bizonyos anyagokat, amelyek napfénynek van kitéve elektromos áramot. A napelemek a napelemek alapvető alkotóelemei, amelyeket széles körben használnak a napenergia felhasználására különféle alkalmazásokhoz, ideértve a villamosenergia -termelést is.
Kristályos szilikon napelemek
A kristályos szilícium a leggyakrabban használt anyag a kereskedelmi napelemekhez. Egyesíti az alacsony költségeket, a nagy hatékonyságot akár 26%-27%-ig, a hosszú távú stabilitást és tartósságot, valamint a szilárd ipari műszaki ismereteket. A Szilícium energiapánraránya 1,12 eV, ami jól illeszkedik a Solar Spectrumhoz.
A szilíciumból készült napelemek a legnépszerűbb választás a mai napelemeknél. A kristályos szilícium különféle típusú, nevezetesen monokristályos szilícium és polikristályos szilíciumba sorolható.
Monokristályos szilícium - Ez egy rendkívül hatékony típusú napelem, amelyet prémium napelemekben használnak. Általában több energiatermelést kínálnak, mint a rivális termékek, de sokkal drágábbak. A monokristályos szilíciumsejteket használó napelemek megkülönböztető mintázatúak a kis fehér gyémántokból. Ennek oka az, hogy az ostyák vágása.
A polikristályos szilícium - más néven „multicristályos szilícium”, a leggyakoribb a napenergia -fotovoltaikus sejt. Népszerűsége és a hatékonyabb gyártási folyamat miatt (az olvadt szilíciumot magában foglaló), az ilyen típusú sejteket használó napelemek gyakran a legolcsóbbak.
Vékony film -napelemek
A vékonyrétegű napelemek, más néven vékonyrétegű fotovoltaikus sejtek, mivel ezek több rétegből állnak a fotovoltaikus anyagok vékony fóliájából, amelyek sokkal vékonyabbak, mint a tipikus PN-csatlakozó napelemek. Ezeket a sejteket olyan anyagok felhasználásával gyártják, mint amorf szilícium, kadmium -tellurid és réz indium gallium szelenid. A vékonyrétegű napelemek működési alapelvei gyakorlatilag megegyeznek a hagyományos szilícium ostya-alapú sejtekkel. A vékonyrétegű sejtekben a többrétegű anyagok rugalmas elrendezése azonban különbözik a szilíciumsejtekéből.
A vékony fóliós napelemeket használó napelemek ritkábbak, mint a kristályos szilícium -alternatívák. Bár általában olcsóbbak, teljesítményük nem olyan jó, mint a C-SI technológia. A vékony filmsejtek előnye, hogy rugalmasak, és ezért kissé tartósabbak.
A vékony film -napelemek legnépszerűbb anyagai a következők:
Amorf szilícium - Ez egy népszerű anyag, amelyet széles körben használnak a vékony film -napelemekben. A szilícium körülbelül 1% -át használja, amelyet egy hagyományos kristályos szilíciumsejt tartalmaz, ami jelentősen olcsóbbá teszi.
Kadmium -tellurid - A kadmium -napelemek az egyetlen vékonyrétegű termék, amely a monokristályos szilíciumsejtek teljesítményét fordítja. Ennek az anyagnak az a hátránya, hogy nagyon mérgező, és aggodalomra ad okot a régi kadmium sejtek ártalmatlanítása miatt.
Réz -indium gallium szelenid (CIGS) - Ez a harmadik vékony film -napelemes technológia. Amikor ezt összehasonlítjuk a kristályos szilíciummal, a CIGS sejtek 80 és 160 -szoros vékonyabbak lehetnek.

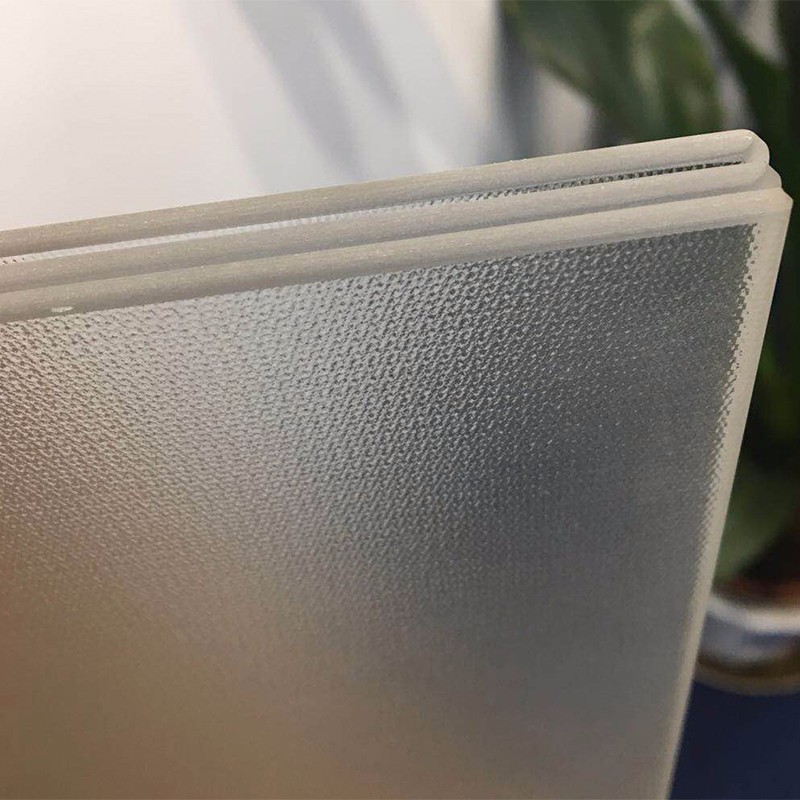

Edzett üveg
A fotovoltaikus üveg a napenergia -fotovoltaikus modulokon használt üvegre utal, amelynek fontos értékei vannak, például az akkumulátorok védelme és a fény továbbítása.
Védelem a károsodástól - Az edzett napelemes üveg védőrétegként szolgál a napelemek számára, megakadályozva a környezeti tényezőket, mint például a gőzök, a víz és a szennyeződés, hogy a fotovoltaikus sejteket károsítsák. Az edzett napelemes üveg szintén nagy szilárdságot, kiváló transzmissziót és alacsony reflexiót biztosít.
A tartósság és a biztonság - edzett üveg akár négyszer nagyobb erőt kínál, mint a szokásos üveg. Ez az erő kritikus, mivel a napelem első lapja tartós védelmet igényel az elemekkel szemben. A hő- és kémiai folyamatoknak köszönhetően, amelyek edzett üvegtermelést termelnek, edzett vagy biztonsági üvegnek is nevezik. Az edzett üveg biztonságosabb, mert törés közben sok kisebb darabra összetört, csökkentve a véletlen sérülés valószínűségét.
Eva film
Az etilén -vinil -acetát (EVA) egy hőre lágyuló polimer, amelynek jó sugárzása és alacsony a napfény lebomlása. A foto-voltaikus (PV) iparban használják kristályos szilícium-napelemek kapszulázó anyagként a PV modulok gyártásában. A napelemes EVA filmek hosszú ideig védik a napelemeket, kevés veszteséggel.
A Solar Eva lap egy tejfehér, gumi anyag. Fűtéskor átlátszó védőfóliává alakul, amely lezárja és szigeteli a napelemeket. Laminátor segítségével a sejteket vákuumkörnyezetben nyomják az EVA lapok között, ahol a hőmérsékletek elérik a 150 fokot.
Fontos megjegyezni, hogy az EVA film nem UV-rezisztens, ezért az UV-árnyékoláshoz elülső üvegre van szükség. A laminálás után az etilén-vinil-acetátlap létfontosságú szerepet játszik a nedvesség és a por bejutásának megakadályozásában. Az EVA lap segíti a sejteket az üveg és a hátlap között lebegve. Ez a szerkezet enyhíti a sokkot és a rezgést, megvédi a napelemeket és azok áramkörét a fizikai károsodástól. Ezenkívül megakadályozza, hogy az oxigén és más gázok a sejtek oxidálását a normál energiatermelés során, ezáltal meghosszabbítva a napelem élettartamát.
Hátlap
A fotovoltaikus modul hátulja háttérfilmet használ. A hátsó oldal egy többrétegű laminátum, amelyet különféle polimer anyagokból és szervetlen módosítókból készítenek. Ez a többrétegű struktúra lehetővé teszi, hogy a Backsheet optikai, termomechanikai, elektromos és gát tulajdonságai a fotovoltaikus modul speciális követelményeihez igazítsák. Alapvető szerepet játszanak abban, hogy megvédjék őket a durva, megváltoztatott környezeti feltételektől egész életük során.
Nem minden hátsó lap létrejön egyenlő. A napelemek több mint 25 éve történő védelme érdekében három kulcsfontosságú tulajdonság optimális egyensúlyát kell elérniük: időjárás -ellenállás, mechanikai szilárdság és tapadás. Ezeknek a tulajdonságoknak a modul élettartama alatt stabilnak kell maradniuk.
A hátlapokkal kapcsolatos hibák a napelemek katasztrofális meghibásodását, a súlyos teljesítmény-lebomlást és a súlyos biztonsági veszélyeket okozhatják. A hatás súlyos lehet, kezdve a jelentős márkát és a jó hírnév károsodását a személyi sérülésekig.
A PV-modulokban található hátsó lapok három csoportba sorolhatók. Az első osztályú hátsó lapok egyetlen fő polimer komponensből, poliamidból (PA) állnak, míg a második és a harmadik osztály BSS-je többkomponens és többrétegű hátlapok. A többkomponensű hátlapok egy polietilén-tereftalát (PET) magrétegből állnak. A második osztálynak szimmetrikus rétegszerkezete van, ami azt jelenti, hogy a belső rétegben és a léghelyen is fluortartalmú polimer található. Ezzel szemben a harmadik hátsó oldali osztály aszimmetrikus szerkezete van: PET -magréteg, egyetlen fluortartalmú bevonat (FC) réteg a levegőben, és a poliolefinek belső rétegei, például a polietilén (PE), a polipropilén (PP).
Csatlakozó doboz
A Junction dobozt ragasztóval rögzítik a modul hátuljához. Elsődleges funkciója a napenergia -modulok kábeleken keresztül generált villamosenergia kidolgozása.
A Junction Box csatlakozóként működik, áthidalva a rést a napenergia modulok és a vezérlőberendezések, például az inverterek között. A Junction doboz belsejében a napenergia -modulok által generált áramot terminálokon és csatlakozókon keresztül irányítják, majd a fogyasztóhoz irányítják. A csatlakozódobozban az elektromos csatlakozók mechanikai szilárdsága és elektromos stabilitása kritikus fontosságú a fotovoltaikus (PV) modulok biztonságos, megbízható és hosszú távú működése szempontjából. Ez a szolgáltatás várhatóan meghosszabbítja a tipikus PV-termékek 25 éves garancia-periódusát.
A Junction Box védőfunkciói három szempontot tartalmaznak: az első, a bypass diódák megakadályozzák a forró ponthatásokat, a cellák és a modulok védelmét; Másodszor, az egyedi tömítés kialakítása vízszigetelést és tűzállóságot biztosít; Harmadszor, az egyedi hőeloszlás -kialakítás csökkenti a csomópont és a bypass diódák működési hőmérsékletét, ezáltal csökkentve ezzel a modulokban a szivárgási áram által okozott energiaveszteséget.
Az időjárási ellenállás az olyan anyagok azon képességére utal, mint a bevonatok, műanyagok és gumitermékek, hogy ellenálljanak a kültéri felhasználásnak, például a napfény, a hő, a hideg, a szél, az eső és a baktériumok által okozott kiterjedt károkat. Ezt az ellenállást időjárási ellenállásnak hívják.
