Back Surface Field (BSF) napelemes technológia

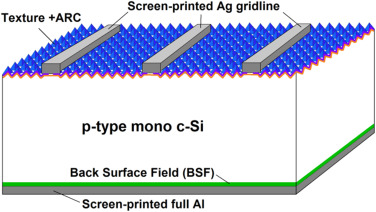

A hátsó felszíni mezőt (BSF) a napelemek teljesítményének javítására szolgáló eszközként használták a felületi rekombinációs sebesség (SRV) csökkentésével. A BSF előállításának egyik módszere az, hogy erősen adalékolt réteget viszünk be az ostya hátsó felületére.
Szitanyomott alumíniumandrapid hőötvözeteket együtt alkalmaznak annak érdekében, hogy olyan AN hátsó felületi mezőt (Al-BSF) kapjanak, amely csökkentheti a hátsó felület tényleges rekombinációs sebességét. Ezt a folyamatot nagy hatékonyságú, laboratóriumi gyártással és nagy áteresztőképességű ipari eljárással ötvözték, hogy ilyen napelemes hatékonyságot érjenek el 19,0% és 17,0% fölött.
Az Al-BSF optimális képződéséhez szükséges kritikus folyamatkövetelmények:
Gyors rámpa-sebesség alkalmazása az ötvözési hőmérséklet eléréséhez
Az ötvözetet megelőzően vastag Al filmréteg.
Általános megközelítés az p-érintkezés biztosításához az ipari p-típusú szilícium napelemekhez, alumíniumötvözetű szitanyomtatott és égetett hátsó érintkezők alkalmazásával.
Passivated Emitter Rear Contact (PERC) napelemes technológia
A napelem által elfogott fotonok számának javítása érdekében a PERC technológia két további réteget ad hozzá a cella hátuljához.
PERC napelem
A PERC (Passivated Emitter Rear Contact) technológia a hátsó ostya felületi passziválásának és a helyi hátsó érintkezők kombinációja, amely folyamat jelentős hatékonyságnövelő előnyökkel jár, különösen a fotovillamos rendszer szintjén.
Kivételes teljesítmény gyenge fényviszonyok mellett és magas hőmérsékleten.
Nagyobb energiasűrűség négyzetméterenként, mint a hagyományos monokristályos cellák.
Fokozott fényelnyelés, mivel a fel nem szívódott fény visszaverődik a napelembe.
Nagyobb belső reflektivitás; Az elektronrekombináció csökkentése.
Ezek a rétegek javítják az elektronok mozgását a cellában, és a fényt is visszaverik a cellába, ezáltal a sejt második esélyt kap az elektronok befogására, amelyek egyébként egyszerűen áthaladnának. A PERC hatékonyságának abszolút növekedése gyártónként változik, de nagyjából 1% -os hatékonyságnövelésre számíthat a cellában. Ez azt jelenti, hogy ha a napelem 19% -os hatékonysággal rendelkezik, a PERC használata 20% -os hatékonyságra növelheti a panelt.
Alagút-oxid passzivált kontaktusú (TOPCon) napelemes technológia
Ismét ott van ez a „passzivált” szó. Valójában a TOPCON technológia alapvetően csak a PERC következő generációja, és elődeihez hasonlóan hozzáadható a hagyományos módon előállított cellákhoz. A TOPCon magában foglal egy ultravékony szilícium-dioxid-réteget (SiO2) és egy foszforral adalékolt polikristályos szilícium-réteget.
Mivel a TOPCon a PERC után a következő logikus lépés, nem jelent nagy többletköltséget a késztermék számára. A PERC-hez képest további hatékonyságnövelést eredményez, de elméleti maximális hatékonysága 23,7%. Fontos megjegyezni, hogy a jelenlegi TOPCon technológia valamivel meghaladja a 22% -ot.
Heterojunction (HJT) napelem technológia
A heterojunction napelemek hagyományos kristályos szilícium és amorf szilícium váltakozó rétegéből készülnek, amelyek közül az utóbbi rendszerintvékonyrétegű napelemek. A két különféle réteg kombinálásával a HJT-sejtek több hullámhosszú fényt nyelnek el, és a különböző rétegek együttesen teszik a cellákat a leghatékonyabbá a piacon.
Sajnos a HJT technológiát nem lehet ugyanúgy elkészíteni, mint a hagyományos napelemeket, ezért jelentős újraszerszámot és új ipari folyamatokat igényel. Ez általában elég drágává teszi a HJT szolármodulokat, jóllehet prémium minőségű és nagy teljesítményű hírnevet képviselnek.
A HJT napelemek elméleti maximális hatékonysága meghaladja a 26,7% -ot, de a REC Solarhoz és a Panasonichoz hasonló vállalatok jelenlegi kínálata 24% körüli.
Interdigitated back contact (IBC) napelem technológia
Az elülső érintkező energia konverziója helyett az IBC hátsó érintkező energiát alakít át. Ez lehetővé teszi, hogy a cella teljes eleje elnyelje a napfényt, anélkül, hogy a fémszalagoktól árnyékolna, és több fotont alakítana energiává.
Az IBC napelemek interdigitált (vagy csíkos) adalékot igényelnek a hátsó felületen, és csak hátul vannak érintkezők. Ez az adalékolás maszkos diffúzióval, maszkos ion-beültetéssel vagy lézeres doppingolással érhető el. A napelemeket ezután fémezzük úgy, hogy fémdarabokat képezünk az egyes diffúz régiók mentén.
