【Termékbemutató】

Sejt	TOPcon bifaciális napelem, 182mmx91mm
Sejtszám	108(6×18)
Névleges maximális teljesítmény (Pmax)	430W
Maximális Hatékonyság	22%
Csatlakozó doboz	IP68
Maximális rendszerfeszültség	1000V/1500V DC
Üzemi hőmérséklet	-40 fok -+85 fok

【Termékleírás】

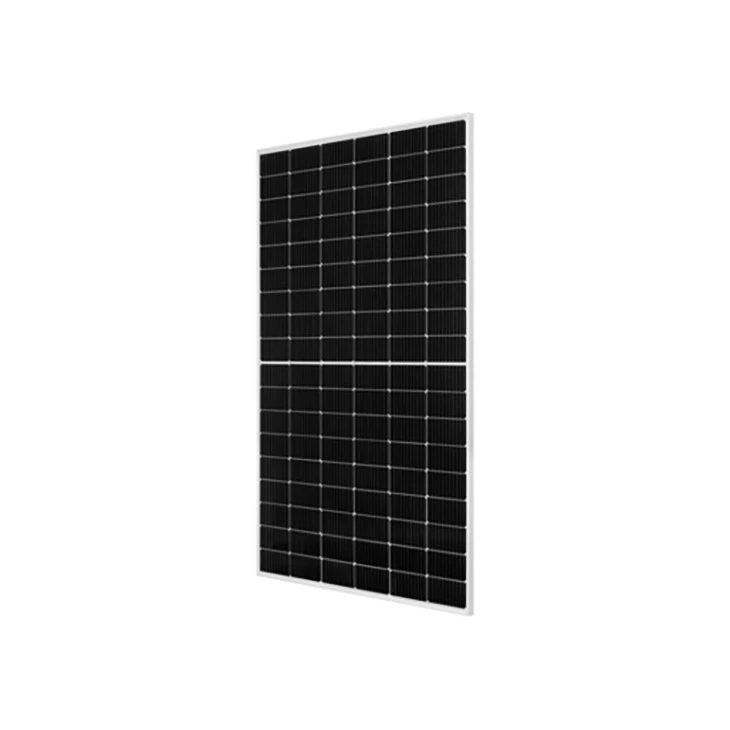

Az N típusú 430W-os napelem 108 félbevágott monokristályos cellából áll, n-típusú technológiával, 410 W-tól 430 W-ig terjedő kimenő teljesítménnyel és az energiaátalakítási hatékonysággal. 21,0% és 22,0% között. A felület kisebb, mint 2 négyzetméter, így kiválóan alkalmasak lakossági és kereskedelmi tetőtéri beépítésre egyaránt.

【Főbb jellemzők】

Ultra nagy energiatermelés és rendkívül magas hatásfok
Magasabb bifacialitás
Megnövelt megbízhatóság (30 év energiagarancia és -0,4%-os lineáris leromlás és 25 év termékgarancia)
Alsó LID/LETID
Optimalizált hőmérsékleti együttható (magasabb energiatermelést eredményez, mint az egyenértékű P típusú cellák)
Alacsony üzemi hőmérséklet
Optimalizált leromlás
Kiváló teljesítmény gyenge fényviszonyok között
Kivételes PID ellenállás
25 év termékgarancia
30 lineáris teljesítménygarancia

【A PV modul mérete】

product-916-765

【Elektromos adatok az STC-nél】

Névleges maximális teljesítmény (Pmax) [W]	410	415	420	425	430
Nyitott áramköri feszültség (Voc) [V]	37.51	37.70	37.91	38.10	38.31
Maximális teljesítmény feszültség (Vmp) [V]	31.51	31.70	31.91	32.10	32.31
Rövidzárlati áram (Isc) [A]	13.82	13.91	13.98	14.05	14.12
Maximális teljesítményáram (Imp) [A]	13.02	13.10	13.17	13.24	13.32
Modulhatékonyság [%]	21.00%	21.25%	21. 51%	21.76%	22. 02%
Erőtűrés	0~+5W
Isc hőmérsékleti együttható (_Isc)	0,046%/fok
Voc hőmérsékleti együtthatója (_Voc)	-0,285%/fok
A Pmax hőmérsékleti együtthatója (_Pmp)	-0,298%/fok
STC	Besugárzás 1000W/m², cella hőmérséklet 25 fok, AM1.5G

【Elektromos adatok a NOCT-nél és az üzemi feltételek】

ELEKTROMOS PARAMÉTEREK A NOCT
TÍPUS	410	415	420	425	430
Névleges maximális teljesítmény (Pmax) [W]	308.4	312.1	315.8	319.6	323.4
Nyitott áramköri feszültség (Voc) [V]	36.01	36.19	36.38	36.57	36.76
Maximális tápfeszültség (Vmp) [V]	29.99	30.14	30.29	30.45	30.61
Rövidzárlati áram (Isc) [A]	10.97	11.06	11.15	11.24	11.31
Maximális teljesítményáram (Imp) [A]	10.29	10.36	10.43	10.5	10.56
NOCT	Besugárzás 800W/m², környezeti hőmérséklet 20 fok, szélsebesség 1m/s, AM1.5G

ÜZEMELTETÉSI FELTÉTELEK
Maximális rendszerfeszültség	1000V/1500V DC (IEC)
Üzemi hőmérséklet	-40 fok ~+85 fok
Maximális sorozatú biztosíték	25A
Maximális statikus terhelés, elöl	5400Pa
Maximális statikus terhelés, hátul	2400Pa
NOCT	45±2 fok
Alkalmazási osztály	A osztály

【IV, PV, CV görbék】 425 W napelem

product-1164-312

【Mechanikai adatok】

MŰSZAKI ADATOK
Sejt	TOPCon bifaciális napelem
súly	21,5 kg±3%
Méretek	1722mm × 1134mm × 30mm
Kábel keresztmetszet mérete	4 mm²(IEC), 12AWG (UL)
Sejtszám	108(6x18)
Csatlakozó doboz	IP68, 3 dióda
Csatlakozó	QC 4.10 (1000V) / QC 4.{4}}(1500V)
Kábel hossza (csatlakozóval együtt)	Álló: 200mm(+)/300mm(-) Fekvő: 1100mm(+)/1100(-)
Csomagolás konfigurációja	36 db/raklap, 216 db/20 láb konténer 936 db/40 láb konténer
