【Termékbemutató】
|
Sejt |
Monokristályos, 182mmx91mm |
|
Sejtszám |
108（6×18） |
|
Névleges maximális teljesítmény (Pmax) |
420W |
|
Maximális Hatékonyság |
21,5 százalék |
|
Csatlakozó doboz |
IP68 |
|
Maximális rendszerfeszültség |
1000V/1500V DC |
|
Üzemi hőmérséklet |
-40 fok – plusz 85 fok |
【Termékleírás】

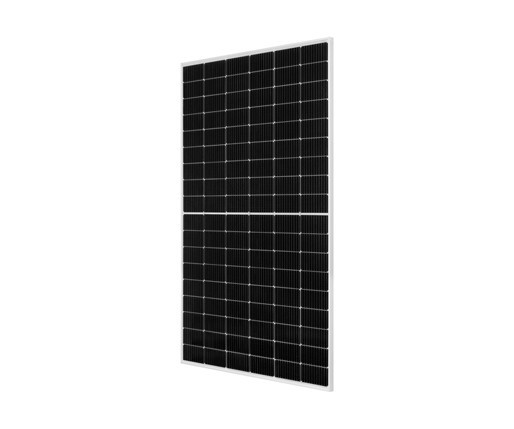

A 420 W-os nagy hatásfokú napelem M10 MBB PERC napelemekből készül, ez a nagy teljesítményű modulsorozat a legköltséghatékonyabb megoldást kínálja a lakossági tetőtéri napelemek telepítéséhez. Teljesen fekete, fekete keret vagy ezüst keret, valamint fekete hátlappal ellátott napelemek mindegyike elérhető.
【Főbb jellemzők】
【A PV modul mérete】
【Elektromos adatok az STC-nél】
|
Névleges maximális teljesítmény (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Nyitott áramköri feszültség (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Maximális teljesítmény feszültség (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Rövidzárlati áram (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Maximális teljesítményáram (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Modulhatékonyság [ százalék ] |
20,48 százalék |
20,74 százalék |
21.00 százalék |
21,25 százalék |
21. 51 százalék |
|
Erőtűrés |
0~ plusz 5 W |
||||
|
Isc hőmérsékleti együttható (_Isc) |
0,044 százalék/fok |
||||
|
Voc hőmérsékleti együtthatója (_Voc) |
-0,275 százalék/fok |
||||
|
A Pmax hőmérsékleti együtthatója (_Pmp) |
-0,350 százalék/fok |
||||
|
STC |
Besugárzás 1000W/m², cella hőmérséklet 25 fok, AM1.5G |
||||
【Elektromos adatok a NOCT-nél és az üzemi feltételek】
|
ELEKTROMOS PARAMÉTEREK A NOCT |
|||||
|
TÍPUS |
400 |
405 |
410 |
415 |
420 |
|
Névleges maximális teljesítmény (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Nyitott áramköri feszültség (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Maximális tápfeszültség (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Rövidzárlati áram (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Maximális teljesítményáram (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
NOCT |
Besugárzás 800W/m², környezeti hőmérséklet 20 fok, szélsebesség 1m/s, AM1.5G |
||||
|
ÜZEMELTETÉSI FELTÉTELEK |
|
|
Maximális rendszerfeszültség |
1000V/1500V DC (IEC) |
|
Üzemi hőmérséklet |
-40 fok ~ plusz 85 fok |
|
Maximális sorozatú biztosíték |
25A |
|
Maximális statikus terhelés, elöl |
5400Pa |
|
Maximális statikus terhelés, hátul |
2400Pa |
|
NOCT |
45±2 fok |
|
Alkalmazási osztály |
A osztály |
【Áram-feszültség görbék】
【Mechanikai adatok】
|
MŰSZAKI ADATOK |
|
|
Sejt |
Monó |
|
súly |
21,5kg±3 százalék |
|
Méretek |
1722mm × 1134mm × 30mm |
|
Kábel keresztmetszet mérete |
4 mm2(IEC), 12AWG (UL) |
|
Sejtszám |
108(6x18) |
|
Csatlakozó doboz |
IP68, 3 dióda |
|
Csatlakozó |
QC 4.10 (1000V) / QC 4.10-35(1500V) |
|
Kábel hossza (csatlakozóval együtt) |
Álló: 300mm( plusz )/400mm(-) Fekvő: 1200mm( plusz )/1200(-) |
|
Csomagolás konfigurációja |
36 db/raklap, 216 db/20 láb konténer 936 db/40 láb konténer |
【Tanúsítvány】
【Teljesítmény-garancia】
