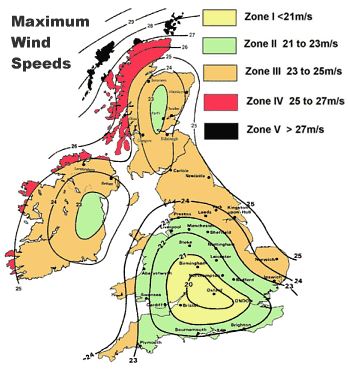

A szélterhelésnek figyelembe kell vennie a maximális ismétlődő szélsebességet, és nem, mint a mikro-szélturbinák esetében, az átlagos sebességet. Ez a térkép mutatja az Egyesült Királyság legnagyobb sebességét méterenként másodpercenként, és általánosságban elmondható, hogy a normál napelemek megfelelően felszereltek valószínűleg nem adnak biztonságos szélterhelést egy tipikus brit tetőhöz az I-III. Zónákban, így egyszerűsített számítási módszer használható. Különös figyelmet kell fordítani a IV. És az V. zónában, főként Észak- és Nyugat-Skóciában, valamint az északi és nyugati szigeteken.
Amennyiben részletesebb számításokra van szükség, az épületszerkezetek szélterhelésére vonatkozó Eurocode [1. megjegyzés] és az ehhez kapcsolódó brit nemzeti melléklet alkalmazandó. A számítási folyamatnak hat lépése van:
Határozza meg a helyszíni szélsebességet Vs
Határozza meg a hatékony szélsebességet Ve
Határozza meg a dinamikus nyomást qs = 0,613 Ve2
Határozza meg a külső felületi nyomást
Határozzuk meg a belső felületi nyomást
Határozza meg a PV-modul nettó terhelését P = (pe - pi) A
Ez az oldal nem próbálja megjeleníteni az összes tényezőt, de a szükséges információ tartalmazza az épület magasságát, magasságát, a tengertől való távolságot, a város szélétől való távolságot, a hely magasságát, a topográfiát, a környező épületek távolságát és magasságát. mind a 12 szélirány esetében. A BRE Digest 436 több információt nyújt a folyamatról, és van egy BRE program BREVe. A Nemzeti Melléklet külsõ nyomási együtthatókat nyújt a tetőformák széles skálájához, beleértve a lapos tetőket, a monopitch tetőket, a hagyományosan süllyesztett tetőket és a csípő tetőket, de nem foglalkozik kifejezetten a PV vagy más napelemekkel.
Ez az ábra a két irányból (nyugat és déli, ha az északi rész a diagram teteje) származó szélből álló süllyesztett tető vázlatos rajza, amely a tetőn található különböző szélnyomás-zónákat mutatja, amelyekre számítások szükségesek.
Az I-III. Zónákban gyakran lehetséges egyszerűsített képlet alkalmazása a szélerőre: F = qsCpnetCaA ahol:
qs a dinamikus szélnyomás.
A Cpnet a nettó nyomástényező.
A Ca egy olyan mérethatás-tényező, amely 1-es értékre csökkenti az 5 m-es alatti tömböt átlósan.
A a PV modul betöltött területe.
Ebben az esetben a dinamikus szélnyomás (qs) megtalálható a referencia táblázatokban, amelyek csak az épület magasságát, magasságát, zónáját veszik figyelembe, és hogy a helyi topográfia jelentős-e vagy sem. A nettó nyomástényezőnek két értéke van: az egyik a potenciális emelésre és a másik a lefelé irányuló erőre.
Panelmagasság és kialakítás
Az EurActive Roofer projekt korábban öt panelmeghatározást azonosított. Lényegében a tető felületén hagyományosan szerelt panelekre a Cpnet is megtalálható a táblázatokból, az értékek változóak attól, hogy a tető szélétől 300 mm-en belül vannak-e, tehát ez fontos tervezési jellemzővé válik. A rögzítés típusa szintén fontos a hagyományos stand-off paneleknél. A horog rögzítése nem lehet olyan rugalmas, hogy jelentősen megemelje a környező tetőcserepeket. A horoggal felszerelt csempék közötti maximális résnek 6 mm-nél kisebbnek kell lennie, és ajánlott, hogy a horog maximális elhajlása kevesebb, mint 70 mm legyen a tervezett szélterhelésnél. Ezt ellenőrizhetjük úgy, hogy a tervezett szélterhelést egy horogra vagy dummy-tetőre alkalmazzuk súlyokkal és csiga-rendszerrel, és mérjük a maradék alakváltozást.
Az integrált kialakítások, amelyek névlegesen légzáróak, az Eurocode-nak megfelelően tetszőleges más tetőburkolattal kezelhetők (feltéve, hogy azok nem nyúlnak ki a tetőről több mint 100 mm-rel). A légáteresztő tetőcserepek vagy -csempe az egyszerűsített számítási módszerrel egy változatot is használ, bizonyos mértékig figyelembe véve, hogy közvetlenül illeszkednek-e a fő tetőburkolatokhoz.
A PV modulok helyzete lapos tetőn
Ez egy kicsit bonyolultabb, részben attól függően, hogy mechanikusan rögzítettek vagy szabadon állnak-e. Mindkettőnek ellenállnia kell a szélemelkedésnek, de a szabadon álló moduloknak is ellenállniuk kell a csúszásnak. A szélterhelések a modul tetőn való elhelyezkedésétől függenek, függetlenül attól, hogy a tetőnek van egy szegélye, és hogy a PV tartószerkezet nyitott vagy teljesen burkolt. A számításoknak figyelembe kell venniük, hogy a modulok mennyire vannak a tetőn, és különböző nettó nyomástényezőket alkalmaznak a szél közelében, a sarkokban vagy a tető közepén. A lapos tetőknél a legfontosabb számítás lehet annak megállapítása, hogy fennáll-e a felborulás veszélye. Ehhez az egység és a ballaszttömegnek meg kell haladnia a szélerőt (pillanatnyi), amelyet viszont a panel dőlésszöge befolyásol.
1. megjegyzés: BS6399: 2. rész (Az építési szerkezetek szélterhelésére vonatkozó gyakorlati kódex) 2010 márciusában visszavonásra került, és helyébe a BS EN 1991-1-4: 2005 Eurocode 1: Az építményekre gyakorolt hatások: 1-4. a NA az BS EN 1991-1-4: 2005 - az Egyesült Királyság nemzeti melléklete az 1. Eurokódhoz. Általános cselekvések. Szélhatások (2008. szeptember).
Szeretnénk megköszönni a BRE-nek és az EurActive Roofer projekt többi partnernek az oldalhoz nyújtott segítségüket. A megadott tájékoztatás csak tájékoztató jellegű, és nem használható a megfelelő műszaki számítások helyett a vonatkozó brit szabványoknak megfelelően.
Ez az információ az EurActive Roofer projekten alapul, amely 2005-2008-ig tartott, és amelyet az Európai Unió horizontális cselekvési programja támogatott.
