A napenergia -fotovoltaikus (PV) rendszer csatlakoztatott alkatrészek halmaza, amely PV modulokból, napelemes inverterből és - torzításból áll a - rendszeren (BOS), amely képes generálni és tárolni a napenergiát. Az optimális hatékonyság elérése a PV rendszerben számos tényező optimalizálásához, valamint az összetevők funkcionalitásának és konfigurációjának megértéséhez szükséges. Ezenkívül a megfigyelési technikák és a megbízható mérnöki módszerek elsajátítása elengedhetetlen a PV rendszer hosszú élettartamának biztosításához. Itt található 8 különféle szoftver a napenergia -fotovoltaikus rendszerek tervezésére.
1 Homer Pro - Homer Energy, USA
2 pv f - diagram - f - Chart Software, USA
3 Pvplanner - Solargis, Szlovákia
4 PVSYST - PVSYST SA, Svájc
5 RetScreen - Természeti erőforrások Kanada, Kanada
6 System Advisor Model (SAM) - Nemzeti Megújuló Energia Laboratórium (NREL), USA
7 Solar Pro - Laplace Systems, Japán
8 Helioscope - Aurora Solar, USA
Ezeknek a programoknak a összehasonlítása történt annak megállapítására, hogy mennyire jó a napelemes PV -rendszerek megtervezése és szimulációja. Az elemzést csak az SPV hatalomra összpontosítva végezték el, és így olyan programok, amelyek más megújuló energiaforrásokat szimulálnak, például a szél, a biomassza stb. Lehet, hogy nem feltétlenül kapnak nagyobb preferenciát. A szerző egyéni kísérlete alapján, hogy ezeket a programokat állandó projektparamétereken használják, a cikk végén a minősítéseket nyújtották be. A következő kritériumokat vették figyelembe:
-
Funkciók és usp
-
Felhasználói felület
-
Történelmi időjárási adatok
-
Modul és inverter információk
-
Árképzés
-
1 Homer Pro
Az NREL (Nemzeti Megújuló Energia Laboratórium) által kifejlesztett USA fejlesztése, majd később a Homer Energy továbbfejlesztette és elosztotta egy mikro - rács optimalizáló szoftver. A Homer a hibrid optimalizálási modellt jelenti a több energiaforrás számára, és szimuláció, optimalizálási és érzékenységi elemző eszközökkel jár.
CAPEX és OPEX számítás lehetséges egy projekt varázsló segítségével. Szimuláljon több energiaforrást. Adjon hozzá több terhelést. Az olyan tényezők, mint a szélsebesség, az üzemanyagköltségek és a kibocsátási szankciók, beépíthetők a számításba. A helykeresés név szerint lehetséges. Nem kifejezetten a napelemes PV -hez tervezték. Nem generál IV görbe adatait, vagy árnyékolási elemzést nem eredményez. A PV villamosenergia -termelési jelentés szintén kevésbé átfogó és részletes, mivel az időjárási adatokkal és a modul adatokkal kapcsolatos korlátozott információk vannak. Számos veszteségi tényező a PV energiatermelése során nem ad hozzá a számításhoz.
A vázlatos nézet hasznos. A grafikus menürendszer plusz. Nem intuitív és túl sok paraméter ahhoz, hogy manuálisan hozzáadódjanak.
Importálhatja a TMY2/TMY3 adatokat a NREL webhelyről. A NASA és a Solargis adatai szintén importálhatók webhelyükről. Nem csomagolva van ingyenes időjárási adatokkal.
Importálhatja a modul adatait. Csak 8 modul (beleértve 1 általános) és 8 (beleértve 1 generikus) inverter szerepel a programot.
Felhőalapú licenc elérhető. Teljesen betöltött állandó verzió elérhető kereskedelmi USD -ben 4200/INR 280 000 oktatási 2100 USD/INR 140 000 és hallgató 350 USD/INR évente 23 407
Itt szerezze be a 30 napos ingyenes próbaverzióját
Képernyőképek a Homer X verziójáról 64 3.6.3
(1A. Ábra) Tervezési interfész vázlatos nézet
(1B. Ábra) Szimulációs jelentés
2 pv f - diagram
A Wisconsini Egyetem Karai által kifejlesztett PV F - A diagram egy PV rendszer -elemző tervezési program, amely napelemes adatot használ a PV energiatermelés kiszámításához, amelyet nem vesznek figyelembe a PV modulok, inverterek és egyéb változók által okozott variációk. Ezt a programot tudományos célokra célozzák meg.
Egyszerű program, amely kiszámítja a PV energiatermelését egy általános modul és inverter alapján. Az összes adat, amelyet manuálisan kell hozzáadni, ezért nehéz gyorsan összehasonlítani a generációs adatokat a modul adatainak, a webhelykapacitás vagy a hely váltásával. Nincs árnyékolás elemzés. Nem alkalmas a PV teljesítményének kiszámítására valós körülmények között. Egyszerű grafikon vagy táblázatos adatok generálhatók, de nem exportálhatók.
Nagyon alapvető és praktikus a számításhoz, ha az adatokat minden paraméterhez manuálisan adják meg. Ez a makróval engedélyezett táblázatok gyűjteménye. Nagyon korlátozott automatizálás és varázslók nem állnak rendelkezésre.
300 hely van csomagolva a szoftverrel. Nincs lehetőség az időjárási adatok importálására olyan általános forrásokból, mint a TMY3. Az adatok csak manuálisan adhatók hozzá.
A számításhoz nincs hatókör a modul vagy az inverter adatok hozzáadásához.
Diák 400 USD/INR 26 750 AKUDÉMIAI USD 600/INR 40 000
Töltse le a demonstrációs verziót itt
A PV F - diagram képernyőképei 3.55W verzió
(2a. Ábra) Tervezési interfész kézi adatbeviteli képernyővel
(2B. Ábra) Havi generáció, gazdasági számítások és hatékonysági jelentés
3 pvplanner
Ez a szoftver a Solar Resource Database szolgáltatóból származik, a Solargis. Ez egy felhőalapú szoftver, amely a SAAS (szoftverként szolgáltatási) platformon működik, és állítása szerint adataik rendkívül pontosak, és szigorú szisztematikus validálási megközelítést kínálnak az adatok megbízhatóságának növelésével.
A pontos műholdas adatok lehetővé teszik a felhasználó számára, hogy becsülje meg a hely napsugárzását és a PV teljesítménypotenciálját, és jelentést generál 14 nyelven. Ez automatikusan kiszámítja a terep árnyékolását, azonban nincs lehetőség a környező szerkezetek beállítására vagy az árnyékolás elemzésére. Csak online verzióként érhető el, tehát az internetkapcsolat kötelező. Lehetővé teszi a vállalatok számára, hogy API -t használják, és elérjék a Solargis -ot a harmadik fél alkalmazáson keresztül.
Szimuláció alapú egyszerű beállítás három lépésben. Az interaktív, nagy felbontású napenergia -térképek (IMAP -k) lehetővé teszik a felhasználók számára, hogy pontosan pontosan meghatározzák a webhely helyét. Az interfész ügyes és intuitív, de az interfész teljesítményét befolyásolhatja az internetkapcsolat sebessége, amely az online szoftver hátránya.
A hosszú távú éves és havi átlagos adatok szerepelnek az alapcsomagban. Nincs lehetőség más adattípusok, például a NASA, a Meteonorm, a SAM vagy a Felhasználó rögzített adatainak importálására.
Az általános modulokat használja, amelyek átlagosan 18 általánosan használt modulon alapulnak, és a felhasználók választanak a CSI, a CDTE és a CIS modulok között. Az inverter szintén általános, ahol a felhasználó meghatározhatja a hatékonyságot. Azt állítják, hogy a legtöbb modulban a variáció nem haladja meg az 1,22% -ot, ami kevesebb, mint a napsugárzás variációja, ennélfogva nem merül fel a modul és az inverter adatbázis rendelkezésére.
Egy hely és nincs térképfunkció - 560 USD/INR 37 500 évente. Több elhelyezkedés és nincs térképfunkció - 1700 USD/INR 115 000 évente. Több elhelyezkedés + térkép funkció + közvetlen normál sugárzási adatok (DNI) - 3 600 USD/INR 241 500 évente.
30 - napok ingyenes próbaverziója
A Pvplanner 2.0 verziójának képernyőképei
(3a. Ábra) Interaktív IMAP funkció, amely lehetővé teszi a felhasználó számára a hely meghatározását
(3B. Ábra) A kiválasztott hely PV kimeneti adatai
(3C. Ábra) A kiválasztott hely napsugárzási adatai
(3D. Ábra) A letölthető jelentés PDF/Excel/CSV formátumokban és 14 nyelvben elérhető.
4 pvsyst
A svájci fizikus, Andre Mermoud és Michel Villoz villamosmérnöke által kifejlesztett szoftvert a PV rendszer tervezésének és szimulációjának szabványának tekintik. A fejlesztők azt állítják, hogy ezt a szoftvert építészek, mérnökök, kutatók és hallgatók használják.
A projekttervezési szakaszban a termelés gyors becslése, a részletes tanulmány, a méretezés, az óránkénti becslés és a jelentés generálása a legfontosabb jellemzői. Handy tervező eszköz a PV rendszer tervezéséhez és becsléséhez. Szimulálja a legtöbb paramétert, amelyet a PV rendszer tervezői igényelnek, és elősegíti az átfogó szimulációs jelentés elkészítését.
Lehetővé teszi a különféle tényezők magas szintű ellenőrzését. Ahol ez a program elmarad, az az árnyék -elemzés kezelésének képessége. A perspektivikus eszköz összeomlik az ismétlődő használatra, és instabilnak érzi magát, hogy szimulálja az árnyékolást, és nem nyújt semmilyen árnyékolás vizuális útmutatását. A program képernyőjét nem lehet maximalizálni, ezért unalmas lehet az összes paraméter megtekintése, ha egy kis monitort használ.
A Bundles Meteonorm legújabb adatfájlja. Körülbelül 15 különféle adatforrás is képes, amely a legtöbb régió világszerte lefedi. A felhasználó által definiált adatokat is importálhatja.
Csomagolt adatbázis a Photon Publication -ből, amely több ezer modulot és inverter modellt sorol fel. Beírhatja a felhasználó által definiált adatokat is.
A korlátozott verzió legfeljebb 30 kW -os telepítést és hajókat tesz lehetővé 1 040 USD/INR 70 000 USD -hez. Korlátlan verzióhajók 1 351 USD/INR 90,685
A PVSYST 6.47 -es verziójának képernyőképei
(4a. Ábra) projekt beállítási képernyő
(4B. Ábra) Projekt szimulációs paraméterek
(4C. Ábra) A veszteség együtthatók beállítása
(4D. Ábra) Árnyékolási elemzés perspektíva eszköz használatával
(4E. Ábra) Paraméter -optimalizáló eszköz
(4f. Ábra) Jelentés összefoglalása
(4G. Ábra) energiatermelési jelentés
(4H ábra) Veszteségjelentés, amely különféle tényezőket tartalmaz
5 retscreen
A National Resources Kanada fejlesztette ki egy Excel - alapú tiszta energia -projekt -elemző szoftver eszköz, amely segít a döntéshozóknak a gyors és olcsón meghatározni a potenciális megújuló energia, az energiahatékonyság és a CO- generációs projektek műszaki és pénzügyi életképességét.
Ingyenes program, amely egy makro -engedélyezett táblázatból áll, amelynek minden képlete van a különféle energiaforrások kiszámításához, beleértve a napenergia -PV -t, és lehetővé teszi a felhasználó számára, hogy kiszámítsa a PV energiatermelést a hely alapján, költségelemzést végezzen és meghatározza a projekt megvalósíthatóságát. Jó a diákok számára és egy praktikus eszköz azok számára, akik esetleg meg akarják nézni a beruházásokat, és a korai szakaszban visszatérnek egy napenergia -PV -projekthez. Nem rendelkezik árnyékolási elemzéssel vagy jelentési funkcióval.
Meglehetősen könnyen használható, mivel ez egy szokásos Excel táblázat, amelyhez a legtöbb felhasználó megszokta, és rendelkezik a makrókkal, és lehetőségekkel rendelkezik, ahol a legördülő listák közül választhat. Az értékek és a százalékok módosításának nincs sok lehetősége.
A NASA adatbázisból származó történelmi időjárási adatokkal töltik be, amelyek világszerte az összes nagyobb várost lefedik. Nincs más adatforrás vagy egyedi adatok hozzáadásának terjedelme.
Korlátozott számú modullal, de nem inverterekkel érkezik. Nincs lehetőség az egyedi modulok vagy inverter adatok hozzáadására.
Költségek nélkül. Letölthető a kanadai Nemzeti Erőforrások weboldaláról.
Ide szerezze be az ingyenes példányát
A RetScreen 4. verzió képernyőképei
(5A. Ábra) Kezdőlap képernyő, ahol a projekt részleteit és helyét választják
(5B. Ábra) Az éghajlati adatok kiválasztása
(5c. Ábra) A modul és a kívánt besorolás kiválasztása
(5D. Ábra) A pénzügyi és kibocsátási elemzéssel együtt előállított energiatermelési becslések
6 Rendszer -tanácsadó modell (SAM)
Az Egyesült Államok Energiaügyi Minisztériuma (DOE) és a Nemzeti Megújuló Energia Laboratórium (NREL) által kifejlesztett ingyenes szoftver, ez egy olyan teljesítmény- és pénzügyi modell, amelynek célja a döntéshozatal (az amerikai adatok és az energiapolitikák figyelembevételével) elősegítése a projekttervezés szakaszában.
A SAM a teljesítmény előrejelzéseit és az energiabecslések költségeit készíti a - csatlakoztatott teljesítményprojektekhez a telepítési és működési költségek alapján, valamint a felhasználó által megadott rendszer -tervezési paraméterek alapján. Az USA -ban és a felhasználóban használt különféle típusú pénzügyi modellek presetjei kiválaszthatják a megfelelő lehetőséget, és bemeneteket nyújthatnak egy szimuláció futtatásához, és jelentéseket készíthetnek a generációról, veszteségekről és pénzügyi adatokról. Nem kínál árnyékolási elemzést, hanem importálhatja ezeket az adatokat a PVSYST -ból.
Nagyon sok kézi adatbevitelt igényel, és ha olyan személy, aki nem rendelkezik háttérrel a PV rendszer kialakításában, akkor kissé lenyűgöző lehet.
Töltse le az adatokat az Egyesült Államok nemzeti napsugárzási adatbázisából, amely a világ minden tájáról származó városokat lefedi. Lehetővé teszi a TMY2, a TMY3 és az EPW adatok importálását.
A CEC (Kaliforniai Villamosenergia -Bizottság) és a Sandia National Laboratories által felsorolt modulok és inverterek nagy adatbázisa a szoftverbe van csomagolva, vagy szabadon letölthető.
Költségek nélkül.
Ide szerezze be az ingyenes példányát
A SAM 3.14 -es verziójának képernyőképei
(6A. Ábra) A projekt helyének kiválasztása
(6B. Ábra) A modul és a kívánt besorolás kiválasztása
(6c. Ábra) Árnyékolás számítási szerkesztő
(6D. Ábra) A szimuláció futtatása
(6E. Ábra) Szimulációs jelentés
7 Solar Pro
Ez az egyetlen szoftver az MNRE listában, amely egy perc - percet kínál - perc számítással, így az egyik legpontosabb, és az egyetlen szoftver, amely interaktív 3D felhasználói felületet kínál, amely lehetővé teszi a PV rendszer telepítésének megjelenítését, és a valós időbeli változásokat az árnyékolásra és az energiagenerációra mutatja be az objektumok mozgatásával.
A PV energiatermelésének magas pontosságának biztosítása az egyedi - perc miatt a - perces számítási képlet miatt, amely kumulatív kilowatt leolvasást vesz igénybe, a szokásos átlagos kilowatt órás olvasás helyett a legtöbb más szoftver. Ezenkívül a részletes interaktív közel -árnyékolási elemzés lehetővé teszi a felhasználó számára, hogy meghatározzák az érintett területeket, és végrehajtsák a szükséges változtatásokat a tervezésben a generáció javítása érdekében. Érdemes megemlíteni a térképfunkciót is, amely elősegíti a helyszín elrendezését műholdas földi képek segítségével.
Az egyik legtöbb felhasználó - barátságos felhasználói interfészek. A szimulációs varázsló útmutatást ad a felhasználó számára, hogy gyorsan beállítson egy telepítést, akár tetőtéri, akár megawatt szintű projekt. A 3D CAD környezet lehetővé teszi a felhasználó számára, hogy a 3D objektumok húzásával és eldobásával interaktív módon kiépítse a körülötte lévő környezetet. A pontos animációk Megjelenítik az árnyékolás hatását a modulokra, és a felhasználók beállíthatják a napsütéses objektumok helyzetét, és azonnal megnézhetik az eredményt az érintett modulokon. A MAP funkcióban lévő - beépített - a vizuális hely felméréséhez és a terület kiszámításához szükséges időre megtakarítja a tervezőt.
A szoftvert világszerte több száz időjárási állomás adataival csomagolják. A felhasználó választhat a meteonorm, a napelemes GIS vagy a felhasználó által generált adatok importálását is.
Több mint 25 000 modullal és inverterrel van csomagolva, amelyet a Photon Database felsorolt. A felhasználó olyan generikus modulokat és invertereket is választhat egy listából, amely lehetővé teszi a paraméterek felhasználói testreszabását.
Az oktatási változat ára 1300 USD/INR 90 000 A kereskedelmi változat 2 050 USD/INR 137 000 USD
A Solar Pro 4.3 verzió képernyőképei
(7a. Ábra) A szimulációs varázsló - lépést biztosít a - lépéssel a PV rendszer beállítási útmutatóival
(7B. Ábra) 3D CAD interfész, amely interaktív árnyékolást és épületépítést mutat
(7c. Ábra) A beépített - a Microsoft Bing térképfüggvényben lehetővé teszi a műholdas térképképek beillesztését
(7d. Ábra) Az automatikus tömb telepítési funkciója, amely megkönnyíti a modulok átfedését a tetőn
(7E. Ábra) Az árnyék leképezési funkció, amely az árnyékolás által érintett modulokat pontosítja
(7f. Ábra) Könnyen megváltoztathatja a vezetékek irányát a rendszer optimalizálása érdekében
(7G. Ábra) Különböző együtthatók beállítása, figyelembe véve a veszteségi tényezőket
(7H. Ábra) perc - által a - percek kiszámításával, amely minden percben felhalmozódik a kilowattok

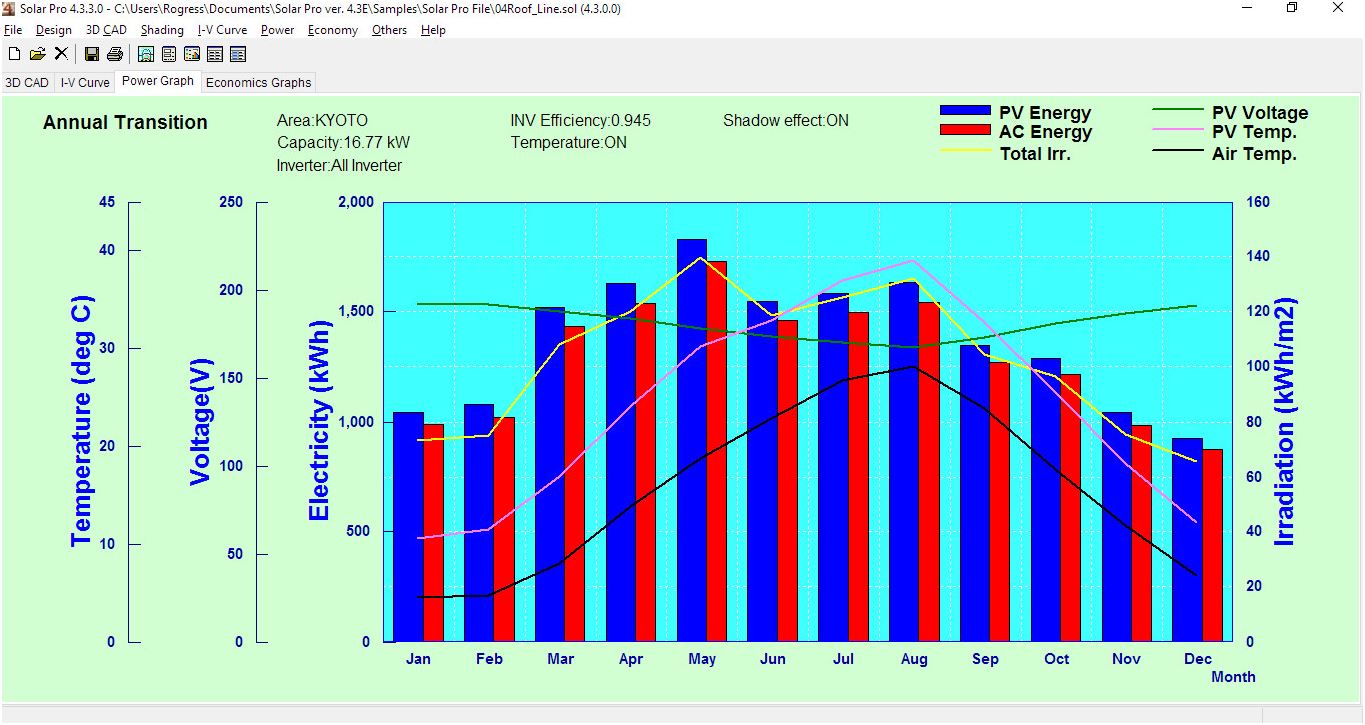

(7I. Ábra) A szimuláció után előállított teljesítménygráf
(7J. Ábra) i - v görbe kiszámítása és exportálása a CSV függvénybe
(7K. Ábra) Szimulációs jelentés részletes 12 hónapos generációs adatokkal és gazdasági elemzéssel
Pontok összefoglalása (összességében és a kritériumok specifikus)
(A szerző köszönetet szeretne mondani a szoftverfejlesztőknek a támogatók támogatásáért, amelyek azt tervezik, hogy a PV rendszer tervezését szakmaként vesszük, lehetővé téve a felhasználók számára, hogy szabadon letölthessék, megpróbálják értékelni programjaikat. Ebben a szellemben jött létre, hogy ez a jelentés kiemelje, hogy milyen egyedi élményeket kínálnak ezeknek a softwaráknak, és nem feltétlenül, hogy az egyes pontszámok a másikkal szemben)
8 Helioszkóp
A Helioscope kifinomult webes - alapú platformot szolgáltat, amely hangsúlyozza az egyszerűséget az analitikai erő feláldozása nélkül, a komplex rendszertervezés és az energiaszimulációk számára hozzáférhetővé teszi a különböző szakértelemszintű napelemes szakemberek számára.
Főbb jellemzők:
Intuitív felhasználói felület
A Helioscope intuitív és egyszerű - - használja az interfészt, lehetővé téve a felhasználók számára a napenergia -projektek gyors létrehozását és módosítását a Drag - és a - csepp funkció és interaktív térképezési eszközök felhasználásával.
Pontos teljesítményszimuláció
A fejlett fizikai modellezési technológiát használva a szoftver pontosan megjósolja a fotovoltaikus rendszerek teljesítményét változó körülmények között. A Helioscope több tényezőt vizsgál, beleértve az árnyékolást, a hőmérsékletet, az azimutot és a dőlést, megbízható energiatermelési előrejelzéseket nyújtva.
Árnyékanalízis
Az erőteljes árnyék -elemző funkciók lehetővé teszik a napelemek, fák és egyéb akadályok általi árnyékolás hatásainak részletes szimulációját és elemzését, segítve a felhasználókat a rendszer hatékonyságának maximalizálásában.
Rendszer optimalizálás
A felhasználók optimalizálhatják a rendszerkonfigurációt, beleértve a modul kiválasztását, az inverter konfigurációját és az elektromos kialakítást. A Helioscope automatikusan generálja az optimális megoldást, segítve a felhasználókat a megalapozott döntések meghozatalában a tervezési folyamat során.
Projektjelentések
Készítsen részletes projektjelentéseket, ideértve a teljesítmény -előrejelzéseket, a rendszertervezési rajzokat és a gazdasági elemzéseket. Ezek a jelentések felbecsülhetetlen értékűek a projektjavaslatok és az ügyfélkommunikáció szempontjából, javítva a projektek professzionalizmusát és hitelességét.
A Helioscope átfogó támogatást nyújt a napenergia -projektekhez, a kezdeti tervezéstől a végső megvalósításig, biztosítva a projektköltségeket - hatékonyság és hatékonyság.
